BGA錫球和錫膏哪個好用？
在BGA（球柵陣列封裝）焊接中，錫球和錫膏扮演不同角色，其選擇需綜合工藝需求、成本及應用場景。以下為結構化分析：
一、角色與定義

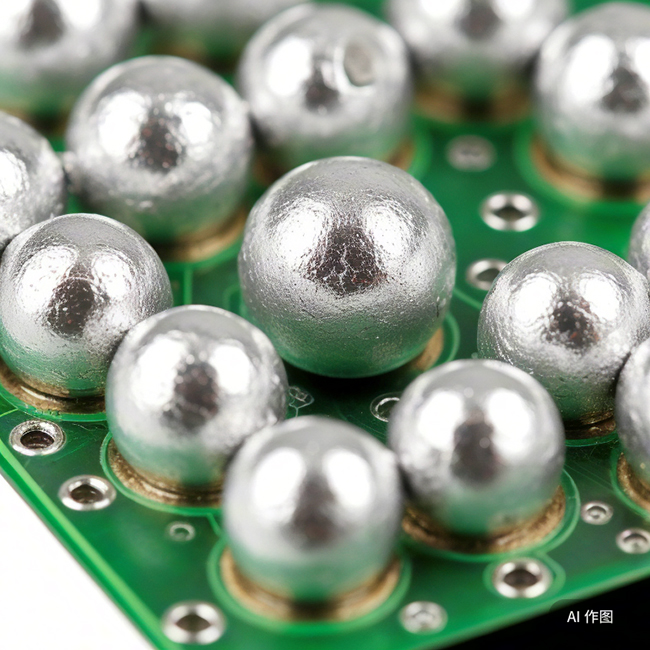

錫球：作為BGA封裝的核心組件，錫球不僅實現了電氣連接，還確保了芯片與PCB之間的機械穩定性。其精準的對位和接觸設計，使得BGA封裝在高性能、高密度應用中具有顯著優勢。
錫膏：作為焊接輔助材料，錫膏在回流焊過程中起到了至關重要的作用。它不僅能夠填補PCB焊盤與BGA錫球之間的微小間隙，還能通過其良好的潤濕性促進焊點的形成，從而提高焊接的可靠性和穩定性。
二、優缺點對比
優點：
錫膏具有良好的流動性和潤濕性，可以確保焊接時錫料能夠均勻覆蓋在焊盤上，提高焊接質量。
錫膏可以通過印刷、點涂等方式精確控制錫料的用量和位置，有利于實現高精度的焊接。
錫膏焊接后，焊點表面通常較為平整，有利于后續的貼片、封裝等工序。
錫膏的選擇范圍廣泛，可以根據不同的焊接需求選擇合適的錫膏，如高溫錫膏、無鹵無鉛錫膏等。
缺點：
錫膏的保存和使用需要嚴格控制環境條件，如溫度、濕度等，以確保其性能穩定。
錫膏印刷過程中可能會出現印刷不均、連錫等問題，需要嚴格控制印刷參數和工藝。
三、關鍵考量因素
焊接質量：錫球和錫膏在焊接質量上各有優勢。錫球通過其精準的對位和接觸設計，確保了焊點的穩定性和一致性；而錫膏則能夠補償PCB焊盤的不平整，減少虛焊和焊接空洞的發生。
熱管理：在回流焊過程中，錫膏的熔點需要與錫球相匹配，以避免熱應力的產生。過高的錫膏熔點可能導致錫球未完全熔融，從而影響焊接質量。
返修與成本：錫球的返修相對復雜且成本較高，而錫膏的返修則更為便捷。因此，在成本預算和返修需求方面，錫膏可能更具優勢。
法規合規：無鉛錫膏和錫球需要符合RoHS等環保法規的要求，同時合金成分的兼容性也需要進行驗證。
四、應用場景決策
高密度/高頻器件：對于需要高信號完整性和焊點一致性的高密度、高頻器件，錫球是更好的選擇。
大規模生產：在自動化產線中，錫膏因其良好的工藝兼容性和生產效率而更具優勢。
小批量/原型：在小批量或原型制作階段，錫膏的靈活性更高，便于工藝調試和降低初始投入。
五、協同使用案例
在實際應用中，錫球和錫膏可以協同使用。例如，在PCB焊盤印刷錫膏后放置BGA，然后在回流焊過程中利用錫膏的助焊作用增強連接。這種組合方式能夠提升焊接的可靠性，尤其適用于大尺寸BGA或不平整的PCB。
結論：
錫球與錫膏在BGA焊接中并非互斥，而是互補的關系。選擇哪種材料取決于具體的工藝階段、生產規模、成本與可靠性的權衡以及DFM（可制造性設計）的分析。通過綜合考慮這些因素，可以優化選擇錫球或錫膏，以滿足具體器件規格、生產條件及質量標準的要求。
-未完待續-
