錫膏是半導體和微電子焊接必不可少的材料，目前正從有鉛錫膏過渡到無鉛錫膏。無鉛錫膏已被印證了是基本可替代有鉛錫膏的環保焊接材料。錫膏可以通過印刷或點膠等形式沉積在焊盤上。在焊接過程中，焊料不會熔化母材金屬。少量的錫膏會融解并與母材金屬結合生成金屬間化合物。金屬間化合物的種類有很多，取決于錫膏和母材的金屬成分?？梢悦鞔_的是半導體焊接是一種冶金連接過程，焊料金屬在高溫作用下以熔融狀態消耗，并與焊盤實現互連。
無鉛錫膏成分和重要性質
無鉛錫膏是一種灰色的膏狀材料，其最重要的組成部分是合金焊粉，松香/環氧樹脂助焊劑和少量添加劑。無鉛錫膏是剪切變稀物質，在印刷受到剪切作用下粘性變小以便通過鋼網。助焊劑中的溶劑成分對調整粘度起到關鍵作用。粘著力也是影響焊接的因素之一，可以起到固定芯片的作用。另外，為了實現冶金連接，錫膏需要有良好的潤濕性，也就是錫膏在焊盤上鋪展流動的能力。助焊劑中的活化劑和表面活性劑可以還原焊盤表面氧化層并減少表面張力，使得錫膏在焊盤上的可焊性增強。

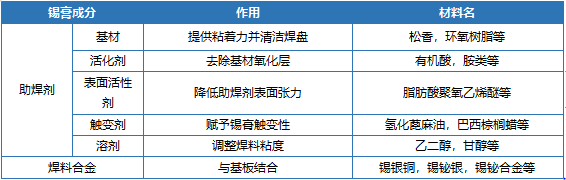

表1.無鉛錫膏的成分及作用。
無鉛錫膏合金成分和熔點
無鉛焊料的熔點取決于其合金成分。錫鉍/錫鉍銀為代表的錫膏構成了低溫焊料體系。錫銀銅類型的錫膏則是中溫焊接最常用的焊料。高溫焊錫膏的使用場景較少，主要集中在功率器件，航空，航天等領域，代表無鉛錫膏有金錫錫膏和錫銻錫膏。廠家可根據工藝溫度要求選擇相對應的無鉛錫膏。下表展示了部分常用錫膏的熔點。更多錫膏的屬性可在深圳市福英達官網查閱。

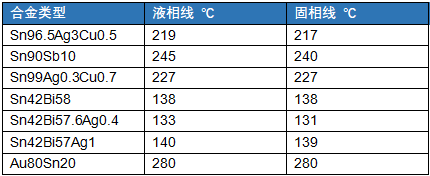

表1.無鉛焊料合金成分及熔點。
深圳市福英達工業技術有限公司是一家全球領先的微電子與半導體封裝材料方案提供商。福英達錫膏，錫膠等產品潤濕效果好，粉末顆粒均勻，焊后可靠性強。歡迎進入官網了解更多信息。
